Gelen yoğun istek üzerine bir yazı ;)
ADSL bağlantınızı modeminizden değilde Mikrotik üzerinden yönetmek istiyorsanız yani Mikrotik’inizin ADSL ip’si almasını istiyorsanız şu yolları izlemelisiniz.
1. İlk olarak Mikrotik üzerinde PPPoE Client paketinin kurulması lazım.
Paketin kurulup kurulmadığını WinBox arayüzünden Interface > Add > Açılan menüde PPPoE Client komutunun orda olup olmadığına bakarak anlayabilirsiniz.
Mikrotik Terminalin‘den setup komutunu verip setup pppoe client (p) komutunu verirseniz hemen kurulmaya başlar ;)
Paketi kurduktan sonra WinBox arayüzünü kullandığınızı varsayarak devam ediyorum.
2. Interface > Add > PPPoE Client komutunu veriyoruz.
3. General sekmesinde Maksimum Transfer ve Maksimum Recive değerlerini networkünüze göre verin bilmiyorsanız varsayılan olarak ne geldiyse o kalsın.
4. Interface bölümü önemli! bunu nedesem sallamış olurum. Siz kendiniz ağınızın yapısına göre bir tane interface seçin. Normalde ADSL modemin bağlı olduğu ethernet kartı yada ADSL modemin IP boğuna bakan interface seçilir.

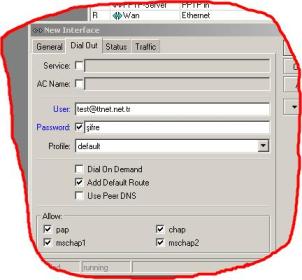

5. Dial Out sekmesinde ise şu ayarları yapmanız gerekiyor:
Service ve AC Name kısmını boş bırakın.
User : [email protected] şeklinde
Password : adsl kullanıcı şifreniz.
Diğerleri resimdeki gibi.

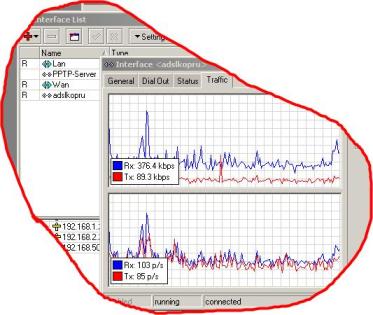

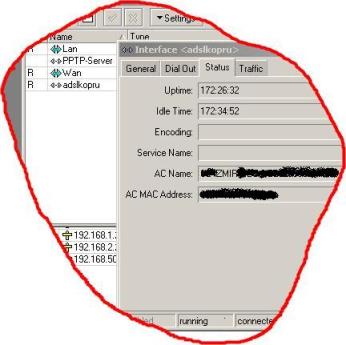

Status ve Traffic sekmelerine daha sonra döncez.Bundan sonrası modem ayaları ile ilgili.
Binbir çeşit modem var ama yapılandırma mantığı hepsinde aynı. Bir kere modeminiz Bridge desteklemesi lazım ki şimdiki modemlerin çoğu destekliyor.
Yapmanız gereken temel hareketleri aşağıda sıraladım.
1. ADSL ayarlarından PVCnizin Protokolünü Bridge olarak seçin. Bu normalde PPPoE yada PPPoA dır siz Bridge seçin.
2. Aynı PVC içinde Encapsulation: LLC olarak ayarlayın. QOS: UBR, VPI : 8 , VCI: 35 olarak düzenleyin.
3. Firewall varsa Kapatın.
4. Bu önemli NAT özelliğini kesinlikle Kapatmalısınız.
5. DHCP yi Kapatın.
6. Modemin IP bloğu ile internete erişecek kullanıcıların IP bloğunu farklı yapın. Örneğin : Modem 10.0.0.1 olsun diğer kullanıcılar 192.168.0.xxx clasında olsun.
Bazı modemlerde Birdge Mode’u aktifleştirdiğinizde web arayüzüne erişemeyebilirsiniz dikkatli olun.:)
7. Bu düzenlemeleri yaptıktan sonra Restartedin.
8. Mikrotiğin IP > Adress List > Add bölümünden Modemin IP bloğundan bir ip tanımlayın ki routing sağlansın.
9. Modemin arayüzüne ulaşmak için kendinize aynı ip bloğundan bir ip ekleyin.
Bu arada miktotik. Bridge Anons yapan Modemi bulup onun üzerinden TTNET omurgasına bağlanmıştır bile.
Mikrotik bağlandıktan sonra Addresses bölümünde bir adet ADSL ipsi ve Route bölümünde Bir adet Dinamik Route eklenmiş olacaktır.
Özet olarak : Mikrotiğe PPPoE Client kur, Modemini Bridge Modda çalıştır, Modeminden NAT’ı Disable et. tamam.
Bu arada NATP yada Virtual Server yada Port Map denilen şeyi kullanıyorsanız Bridge modda çalışmaz bunları tekrar Mikrotik üzerinden Destination NAT bölümünden yapmalısınız.
Oğuzhan – aspsrc [3t] gm4i1 [40t] c0m
Her ikisinide kullanmak istersek örneğin adsl modemden geleni ev içerisinde, mikrotik ile de karşı tarafla paylaşmak için kullansak olurmu.?
Keepalive timeout: 61 saniye olarak set ederseniz daha rahat edersiniz.
Çünkü TTnet (ve dolayısıyla TürkTelekom’dan VAE/ALSAT modeliyle toptan xDSL alıp çalışan alternatif operatorler [TT DSLAM’ını kullandıkları için]) LCP echo interval değerini 60 saniye olarak ayarlanıyor.
(Bunun tek istisnası TT YAPA satral binasında kendi DSLAM’ından müşteriyi çıkaran veya direkt kendi fiberini daireye yada binaya kadar [FTTH/B] ulaştıran operatorlerdir..)
Siz bu değeri 60 saniyede bırakırsanız, (mesela torrent kullanımı sebebiyle) linkiniz sature olup 60. saniyeden sonra 5 saniye içerisinde LCP echo alamazsa Mikrotik CPE (tek taraflı bağlantıyı feshedip) otomatik reconnect oluyor..
2-3 dakikaya ayarlarsanızda kopmuş PPP bağlantıyı tespitte sıkıntı olabiliyor. onun için ben 61 saniye değerini kullanıyorum keepalive timeout için.
Mikrotik RouterOS’ta eksiklik var. keşke keepalive timeout değerinden ayrı olarak keepalive interval’da belirlenebilseydi. mesela interval: 15sn, timeout:60sn gibi. ama linuxta olan bu özellik şu anda RouterOS ile mümkün değil ne yazıkki.
TTnet’in PPPoE serverlarında da eksiklik var, müşterileriyle server arasında data paketi akışı varken LCP echo timeout sebebiyle bağlantı koparılmamalı normalde. Ama onlarda kabinde hangi vendorun DSLAM cihazını kullanıyorlarsa , onun imkanlarının dışına çıkamıyorlar.
